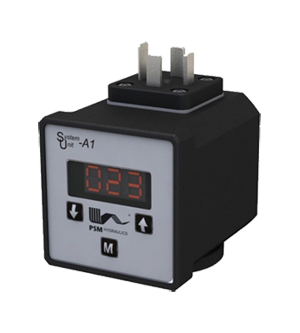

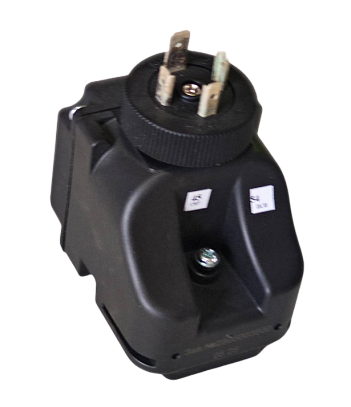

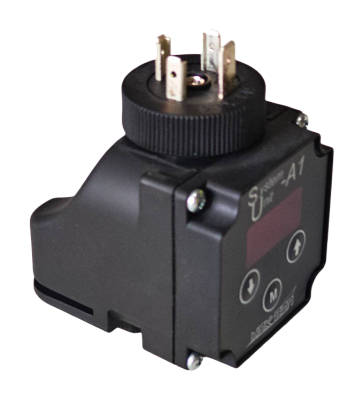

Усилитель одноканальный SU-A1
Усилитель одноканальный SU-A1 Усилитель одноканальный SU-A1 Усилитель одноканальный SU-A1

Усилитель одноканальный SU-A1

Цена: 7 488 Р
Нет в наличии

Электронный одноканальный усилитель SU-A1 предназначен для управления гидронасосами и гидромоторами с пропорциональным электроуправлением, клапанами и пилотами с пропорциональным электроуправлением и пропорциональными электромагнитами.

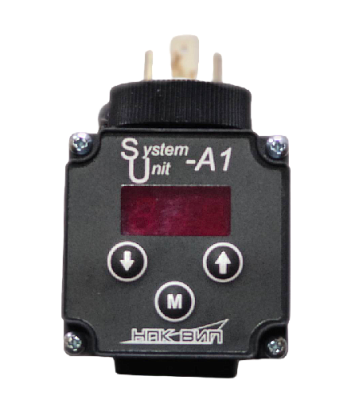

Усилитель построен на основе микропроцессора. При этом не требуется какое-либо программирование усилителя – настройка работы усилителя производится с помощью трех кнопок, расположенных на лицевой стороне.


Усилитель преобразует входной слаботочный сигнал управления в выходной силовой ШИМ сигнал управления соленоидом (электромагнитом).



Принцип работы усилителя

Усилитель построен на основе микропроцессора. При этом не требуется какое либо программирование усилителя - настройка работы усилителя производится с помощью трех кнопок расположенных на лицевой стороне.

Электронные усилители преобразуют слаботочный управляющий сигнал от устройств верхнего уровня в ШИМ-сигнал для управления гидравлическими клапанными и соленоидами с пропорциональными электроуправлением.

Варианты исполнения

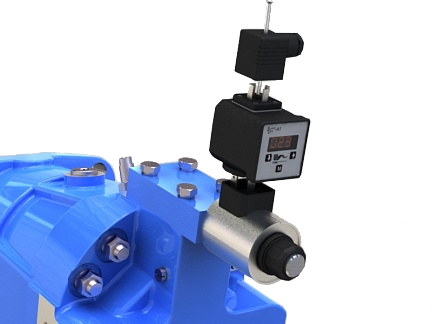

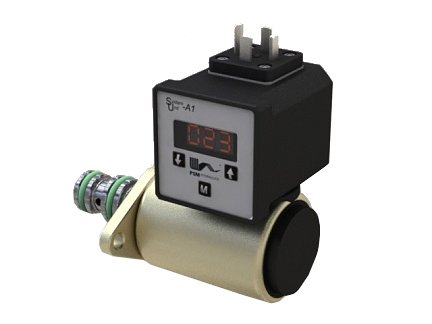

  • SU-A1 (одноканальный) - малогабаритный корпус для крепления непосредственно на гидроклапанах
  • SU-A1.В (одноканальный) - корпус изделия предусматривает крепление на плоской поверхности; разъем для гидроклапана вынесен кабелем
  • SU-A2 (двухканальный) - корпус изделия предусматривает крепление на плоской поверхности; разъемы для гидроклапанов вынесены кабелем

Диапазон входного сигнала выбирается при настройке усилителя (см. п. "настройка усилителя") из четырех представленных:

  • 0...5 В
  • 0...10 В
  • 0...20 мА
  • 4...20 мА

Диапазон выходного ШИМ сигнала и его частота также выбирается при настройке усилителя.

Пример:

Выбран входной диапазон 0...5 В, а затем выбран выходной диапазон 0...2,3 А - усилитель будет изменять выходной ток (на соленоид) пропорционально, при этом 5 В входного сигнала будут соответствовать 2,3 А выходного сигнала.
ШИМ частота может настраиваться в диапазоне 50...500 Гц. Величина настройки ШИМ частоты настраивается соответственно рекомендациям производителя объекта применения - клапана, насоса, гидромотора, гидрораспределителя.
Напряжение поступающее на соленоид (электромагнит) соответствует подаваемому напряжению на усилитель, диапазон работы усилителя 10...35 В.
Также усилитель имеет возможность управления посредством потенциометра или переключателя "on/off" (см. схему соединения ниже).

Особенности работы

Зависимость входного и выходного сигналов от настроенных "зоны нечувствительности" и "минимального входного тока" SU-A1

Одноканальные электронные усилители обладают функцией установки "Зоны нечувствительности" для входного сигнала и "минимального выходного тока".

Эти возможности дают гидравлическим машинам зону защиты от ложного срабатывания во время эксплуатации и способность более быстро преодолеть участок нагнетания давления, несущественного для гидравлической системы в целом.

Зависимость входного и выходного сигналов от настроенных "зоны нечувствительности" и "минимального входного тока" SU-A2

Характеристика работы двухканальных электронных усилителей отличается от одноканальных. Устройство, по назначению, управляет двумя гидроклапанами при одном входном управляющем сигнале.

Входной сигнал разделяется на два сегмента - один управляет одним клапаном другой - другим. При этом, когда устройство переходит к работе с, условно, вторым клапаном, оно полностью выключает первый.

Возможность защиты от короткого замыкания, защитит гидравлическую машину от внештатной работы на предельных возможностях.

Зависимость входного и выходного сигналов от настроенных "зоны нечувствительности" и "минимального входного тока" SU-A2

Электронные усилители обладают возможностью установки времени нарастания и времени спада сигнала.

Это особенно важно при дискретном управлении гидромашинами и позволяет более плавно, вплоть до одной минуты, уравномерить время создания нужного давления в гидравлической системе.

Основные параметры

Напряжение питания, В

9 … 35

Диапазон сигнала управления

0…5 В, 0…10 В, 0…20 мА, 4…20 мА

Входное сопротивление



для диапазонов 0…5 В, 0…10 В

100 кОм


для диапазонов 0…20 мА, 4…20 мА

250 Ом

Опорное напряжение, В

5

Максимальный выходной ток, А

3

Диапазон частоты ШИМ, Гц

50…500

Время нарастания сигнала, сек

0,0…99,9

Линейность, %

5

Степень защиты

IP 67

Рабочая температура, °С

-40…+75

Габаритные размеры, мм

50 х 61 х61

Масса, кг

0,175

Загрузить документацию
pdf (759.81 КБ)
Загрузить документацию
pdf (867.13 КБ)
