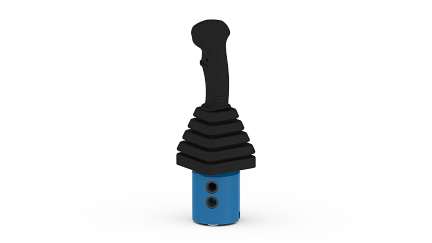

Блок управления 100 BHM (220 ВНМ)

Характеристики
Документация
Гарантия
Оплата
Доставка

Характеристики блока управления

Тип	Четырехзолотниковый с одной рукояткой
Давление на входе номинальное, МПа	3
Давление на входе максимальное, МПа	10
Давление на выходе (редуцированное) минимальное, МПа	0,5
Давление на выходе (редуцированное) максимальное, МПа	2,5
Давление на сливе максимальное, МПа	0,3
Усилие на рукоятке при управлении одним золотником, не более, H	11
Масса, кг	3,5

Блок управления 100 BHM (220 ВНМ) предназначен для дистанционного управления золотниками гидрораспределителей, системами управления регулируемых насосов и гидромоторов и другими аппаратами в гидроприводах дорожных, строительных, коммунальных и других машин.

Блок управления 100 BHM (220 ВНМ) с одной рукояткой выполнен в виде четырех регуляторов потока и давления, расположенных в одном корпусе, работающих по принципу редукционных клапанов, с давлением и потоком в рабочих отводах, определяемым положением рукоятки.

Рукоятка может быть снабжена электрическими релейными кнопками, при нажатии на которые замыкаются электрические цепи сигнализации или дополнительного управления.

Возможны варианты блоков управления 100 BHM (220 ВНМ) с блоком клапанов «или» с одним или тремя отводами.

В вариантах блоков управления без клапанов «или» предусмотрены по два отверстия для подвода питания и слива: расположенные на плите, на одной плоскости с 4-мя рабочими отводами и боковые в корпусе. Неиспользуемые отверстия заглушены пробками.
